Các loại máy đầm bê tông

Máy đầm bê tông làm việc theo nguyên lý chấn động, làm giảm ma sát giữa các hạt cốt liệu, làm cho không khí và nước thoát ra ngoài nhanh hơn để khối bê tông trở nên đặc chắc, tăng cường độ cho bê tông.
Dựa vào đặc điểm tác dụng xung lực vào khối bê tông, người ta phân ra thành hai loại đầm là đầm trong (máy đầm dùi ) và đầm ngoài (bao gồm đầm bàn, đầm thước và đầm cạnh).

1. Đầm trong

Nguyên lý hoạt động : Quả đầm đặc sâu trong khối bê tông, dùng để đầm các khối bê tông có chiều dầy, diện tích nhỏ như dầm, móng, cột, ... Trường hợp này xung lực truyền trong lòng khối bê tông.

Bao gồm đầm dùi trục mềm và đầm dùi cán cứng
- Đầm dùi trục mềm : được sử dụng rộng rãi trong xây dựng, do có cấu tạo gọn nhẹ , năng suất đầm tốt.

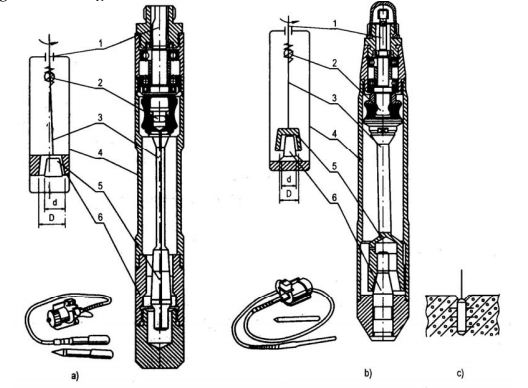

 Máy đầm dùi trục mềm

a. Loại lắc trong ; b. Loại lắc ngoài; c. Sơ đồ truyền dao động

1. Trục, 2. Khớp nối, 3. Trục mang khối lệch tâm, 4. Vỏ đầm,

5. Khối lệch tâm, 6. Bạc hoặc chốt tựa của khối lệch tâm.

Đầm dùi cán cứng : làm việc thích hợp cho bê tông có độ lưu động thấp . Đặc điểm của đầm cán cứng là động cơ đặc bên trong quả đầm

Đầm dùi cán cứng

1. Vỏ đầm, 2. Trục lệch tâm, 3. Ổ đỡ, 4. Động cơ, 5. Cán đầm, 6. Công tắc

2. Đầm ngoài

- Đầm bàn : dùng để đầm các khối bê tông có diện tích rộng như sàn, nền nhà, ...  Bộ phận gây chấn động là động cơ được đặt trên tấm thép. Chiều sâu tác dụng của đầm khoảng 20 - 25cm, thời gian đầm tại chỗ từ 12-20s.

- Đầm thước : Cấu tạo giống như đầm bàn, nhưng bàn sắt được thay thế bằng một dầm mỏng bằng sắt hay dỗ dài từ 2 - 4 m . Đầm thước được sử dụng để đầm các cấu kiện bê tông mỏng, hẹp, dài, thời gian đầm tại một vị trí khoảng 30s
